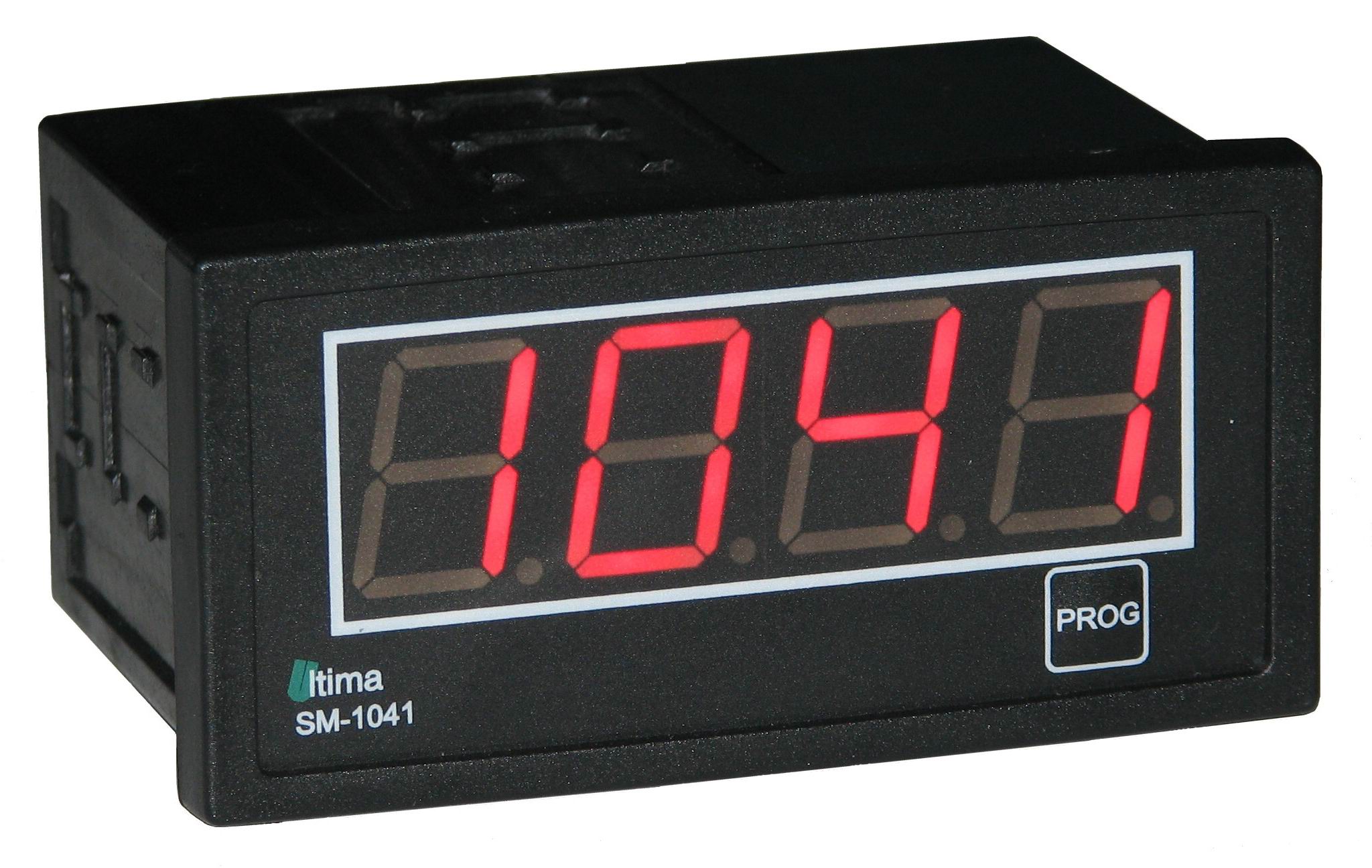

Wyświetlacz tablicowy SM1041 przeznaczony jest do prezentacji dowolnych wielkości fizycznych odczytywanych z urządzeń pomiarowych. Panel frontowy składa się z czterech cyfr o typu LED w kolorach świecenia czerwonym lub zielonym. Możliwe jest ustawienie pozycji dziesiętnej, oraz mruganie dowolnej cyfry.

Wyświetlacz posiada opcjonalnie 2 wejscia analogowe prądowe 4-20mA (0-20mA), napięciowe 0-10V (0-5V) lub jedno wejście prądowe a drugie napięciowe. Odpowiednia konfiguracja jest przygotowywana na życzenie klienta.

Komunikacja z urządzeniem zewnętrznym odbywa się za pomocą jednego z trzech interfejsów RS232, RS485 lub CAN. W interfejsie RS485 zaimplementowano protokoły Modbus RTU slave oraz Modbus RTU master. Wyświetlacz może pracować jako slave lub jako master. Żądaną konfigurację interfejsu oraz parametrów transmisji wykonuje się za pomocą klawisza funkcyjnego oraz Modbusa RTU slave. Ustawiane parametry zapisywane są w pamięci nieulotnej EEPROM.

Na wyświetlaczu prezentowane są wartości odczytywane z urządzenia zewnętrznego lub z wejść analogowych. Sposób prezentacji oraz przesyłania pomiarów może być dostosowany do potrzeb użytkownika.

• liczba wyświetlanych znaków: 4 cyfry,
• wysokość cyfr 20mm,
• kolor znaków: czerwony, zielony,
• zakres wyświetlanych wartości od -999 do 9999,
• dodatkowe dwa wejścia analogowe prądowe 4-20mA (0-20mA) i napięciowe 0-10V (0-5V),
• komunikacja CAN, RS485 lub RS232,
• prędkości transmisji CAN: 10kb/s, 20kb/s, 50kb/s, 125kb/s, 250kb/s, 500kb/s,
• sterowanie RS485 z wykorzystaniem protokołu Modbus RTU master lub slave
• prędkości transmisji RS: 1.2kb/s, 2.4kb/s, 4.8kb/s, 9.6kb/s, 19.2kb/s, 38.4kb/s, 57.6kb/s, 115.2kb/s,
• parametry transmisji: słowo 8 bitowe, brak kontroli parzystości, 1 bit stopu,
• zakres adresowanych urządzeń od 1 do 255,
• w trybie mater: odczytywany rejestr z zakresu od 1 do 65536,
• w trybie slave: wartość wysyłana do rejestrów 1, 2,
• dostępne funkcje Modbusa 3, 4, 6, 16,
• separacja galwaniczna RS232, RS485 i CAN od reszty układu 2.5kV,
• zabezpieczenie portu RS485 i CAN przed przepięciami,
• szeroki zakres napięcia zasilającego od +10V do +30V DC,
• zabezpieczenie zasilania przed odwrotną polaryzacją oraz zbyt wysokim napięciem,
• obudowa tablicowa o wymiarach 96mm x 48mm x 63mm (szerokość x wysokość x głębokość),
  produkt polski.
